1. 產品概述

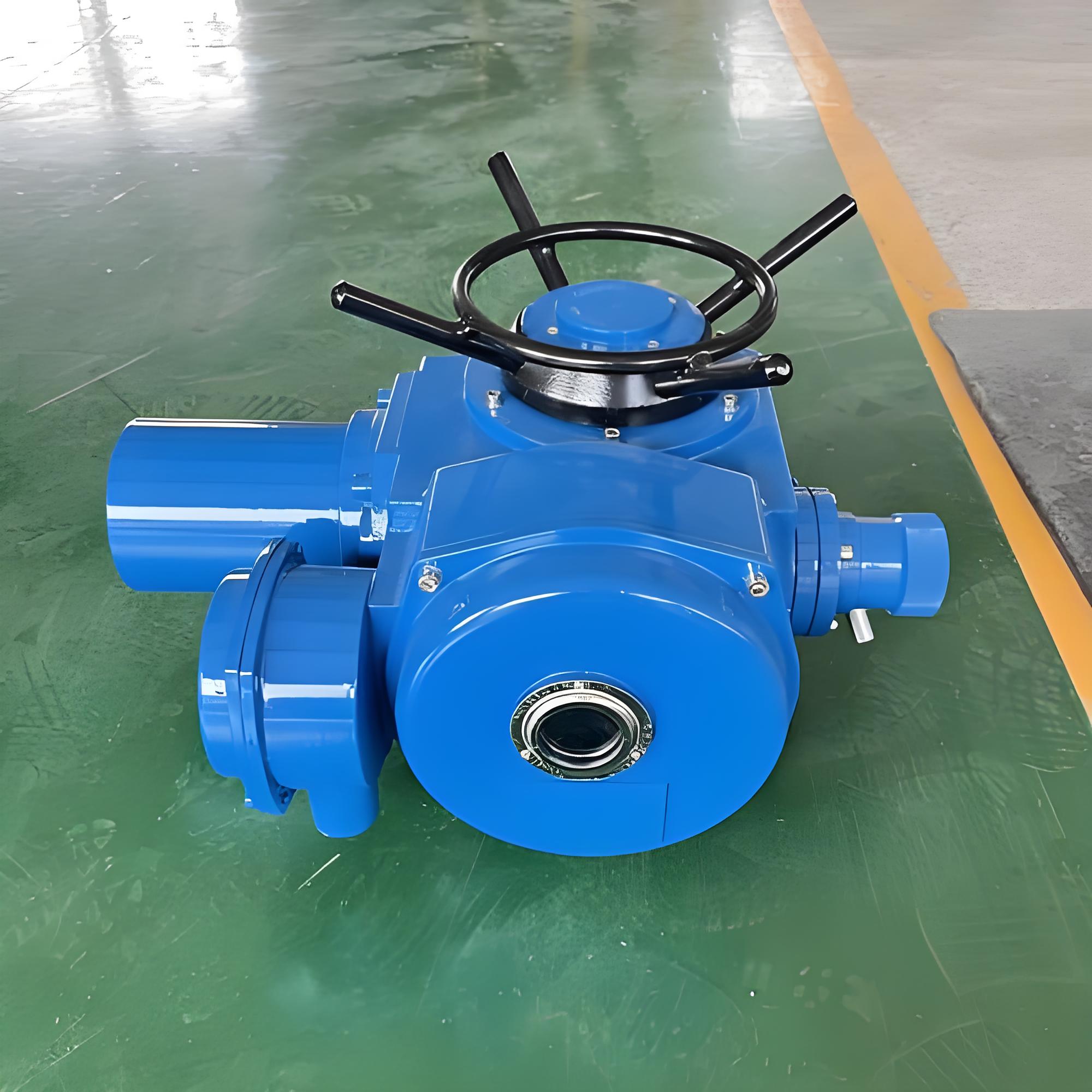

上海湖泉閥門集團有限公司DZW120-24-A00-WK 是一款高性能的多回轉智能一體化閥門電動執行機構（簡稱“電裝”）。該裝置將機械傳動與電氣控制合為一體，專為驅動閘閥、截止閥、節流閥、隔膜閥等做直線運動的閥門設計。其核心特點在于集成了WK型功率控制部分，具備現場操作和遠方控制雙重功能，能夠準確響應控制指令，實現閥門的開啟、關閉及中間位置停止，是電站、石化、冶金、公用事業等行業自動化控制系統中的關鍵驅動設備。

2. 型號含義解析

• ‌DZW‌：多回轉閥門電動裝置系列。
• ‌120‌：額定輸出轉矩為 1200 N·m (約 120 kgf·m)。
• ‌24‌：輸出轉速為 24 r/min (轉/分)。
• ‌A00‌：常規連接型式及基本配置代碼。
• ‌WK‌：整體控制型（開關型），帶電氣控制部分，支持遠程信號控制。
• ‌380VAC‌：工作電源為三相交流 380V，50Hz。
• ‌普通型‌：指戶外型防護，非隔爆設計，適用于無易燃易爆介質的場所。

3. 主要技術參數

• ‌電源電壓‌：三相 380V AC，50Hz（標準配置）。
• ‌輸出轉矩‌：1200 N·m。
• ‌輸出轉速‌：24 r/min。
• ‌電機功率‌：約 3 kW - 4 kW（依據具體負載及廠家設計略有差異，常見配置為3kW或4kW）。
• ‌工作制‌：短時工作制，通常為 10 分鐘（特殊訂貨可達 30 分鐘）。
• ‌防護等級‌：IP55（標準戶外型），可選 IP65/IP67。
• ‌環境溫度‌：-20℃ ~ +60℃（特殊訂貨可適應 -40℃ ~ +80℃）。
• ‌相對濕度‌：≤95% (25℃時)。
• ‌最大轉圈數‌：通常支持至 120-150 圈（配合多層計數器可擴展）。
• ‌手動速比‌：1:1，便于緊急情況下手動操作。

4. 核心功能與特點

• ‌智能一體化控制‌：

  • 采用高清晰 LCD 液晶顯示屏，提供全中文顯示界面，直觀展示閥位狀態、故障信息及參數設置。
  • 內置微處理器，實現數字化控制，精度高，穩定性強。

• ‌完善的保護功能‌：

  • ‌相序自動糾正‌：自動識別并調整電源相序，確保閥門開關方向正確，無需人工接線調整。
  • ‌缺相保護‌：當電源缺相時，自動切斷電路，保護電機不被燒毀。
  • ‌過力矩保護‌：具備瞬間過力矩檢測功能，當閥門卡阻或到達極限位置時，自動停機保護機械結構。
  • ‌電子互鎖保護‌：防止開、關指令同時有效導致的沖突，確保執行邏輯安全。
  • ‌禁動延時保護‌：減少機械慣性帶來的沖擊，延長設備壽命。

• ‌高精度行程與力矩控制‌：

  • 行程控制機構調節精度高，重復性好，可配置多個微動開關用于全開、全關及中間位置信號反饋。
  • 力矩控制機構動作可靠，確保閥門在設定扭矩下安全運行。

• ‌便捷的調試與維護‌：

  • ‌手/電動切換‌：采用半自動切換機構，結構簡單，操作方便，斷電時可輕松轉為手動操作。
  • ‌現場/遠控自由切換‌：支持本地按鈕操作與遠程控制信號（如 4-20mA 或開關量信號）無縫切換。
  • ‌電氣隔離‌：遠方控制信號與內部電路實現電氣隔離，抗干擾能力強。

• ‌信號反饋‌：

  • 標配 4-20mA 閥位反饋信號，可將閥門實時開度傳輸至集控室 DCS/PLC 系統。
  • 提供無源觸點信號，用于指示全開、全關、故障等狀態。

5. 應用領域

該產品廣泛應用于對閥門進行遠距離集中控制或自動控制的場合，典型行業包括：

• ‌電力行業‌：火電廠、水電站的水汽系統閥門控制。
• ‌石油化工‌：管道輸送、儲罐進出口閥門控制。
• ‌冶金行業‌：冷卻水系統、氣體管道閥門。
• ‌市政公用‌：水處理廠、供熱管網的大型閘閥、截止閥驅動。

6. 安裝與注意事項

• 本產品為戶外型，適用于無易燃、易爆及強腐蝕性氣體的環境。若用于爆炸性環境，需選用隔爆型（Ex d IIB T4 等）。
• 安裝前請確認閥門閥桿直徑、鍵槽尺寸與電動裝置輸出軸匹配。
• 接線時務必確認電源相序，雖然具備自動糾正功能，但規范接線有助于提高系統穩定性。
• 定期檢查潤滑情況及密封件狀態，確保防護等級有效。
