產品名稱：QT450精小型電動蝶閥D941-16 DN150[ 2025-12-09 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
產品概述

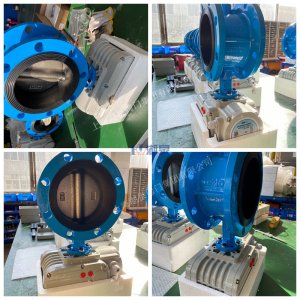

精小型電動蝶閥D941X-16是一種采用法蘭連接、中線結構的軟密封蝶閥，其閥體材料可選用球墨鑄鐵（如QT450）、鑄鋼或不銹鋼等。該閥門適用于公稱壓力1.6MPa、溫度范圍通常為-20℃至120℃的環境，廣泛用于水、空氣、油品、天然氣等介質的管道系統中，實現流量調節和截流功能。 閥門采用精小型電動執行器驅動，具有體積小、重量輕、操作靈活的特點，適合自動化控制系統。
主要特點
- 結構設計：閥門通常采用中線型或雙偏心結構，密封副材料可選丁腈橡膠（NBR）、乙丙橡膠（EPDM）等，具有雙向密封功能，安裝時不受介質流向限制。蝶板為框架結構，強度高，過流面積大，流阻小。
- 驅動方式：配備精小型電動執行器，支持開關型或調節型控制，輸入信號可為4-20mA DC、1-5VDC等標準信號，實現遠程智能調節。 執行器具備雙重限位、過熱保護和過載保護功能，動作時間可選（如9秒、15秒、30秒等）。
- 材質與密封：閥體材料包括球墨鑄鐵（QT450）、鑄鋼或不銹鋼；密封圈材料可根據介質特性選擇，如丁腈橡膠適用于水、油類，氟橡膠適用于高溫或腐蝕性介質。 閥門整體采用烤漆處理，防銹蝕性能好。
- 適用場景：適用于食品、醫藥、化工、石油、電力、冶金、城建等行業，尤其適合空間受限的場合，因執行器體積小巧，便于安裝和維護。
技術參數（以DN150為例）
- 公稱通徑：DN150
- 公稱壓力：PN16（1.6MPa）
- 適用溫度：丁腈橡膠密封時約-20℃至82℃，乙丙橡膠密封時可達-40℃至125℃
- 驅動電壓：通常為220V AC或380V AC，具體需參考執行器規格
- 防護等級：IP67（防爆型可選ExdⅡBT4）
注意事項
- 選擇密封材料時需匹配介質特性（如酸性、堿性或高溫流體），以避免腐蝕或老化。
- 安裝時確保閥門方向正確，電動執行器接線符合電源要求，并預留維護空間。
